Подробная информация о продукте:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Сертификация: | Certification |
| Выделить: | Портативный Handheld сварочный аппарат,Сварочный аппарат пятна SS Handheld,Портативный сварочный аппарат пятна 100KVA |
||
Описание продукта

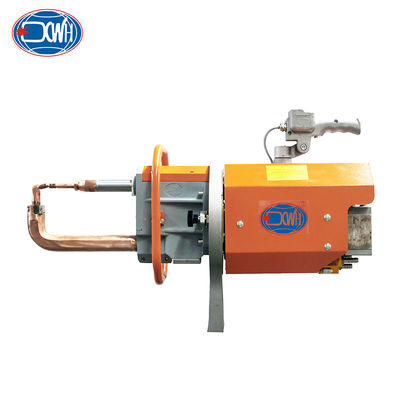

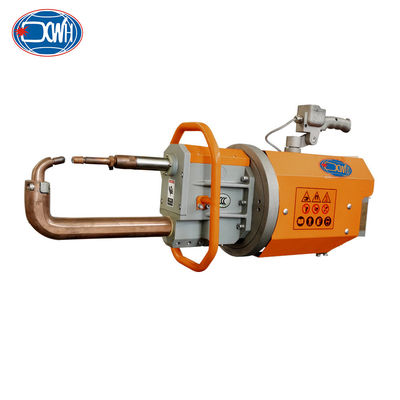

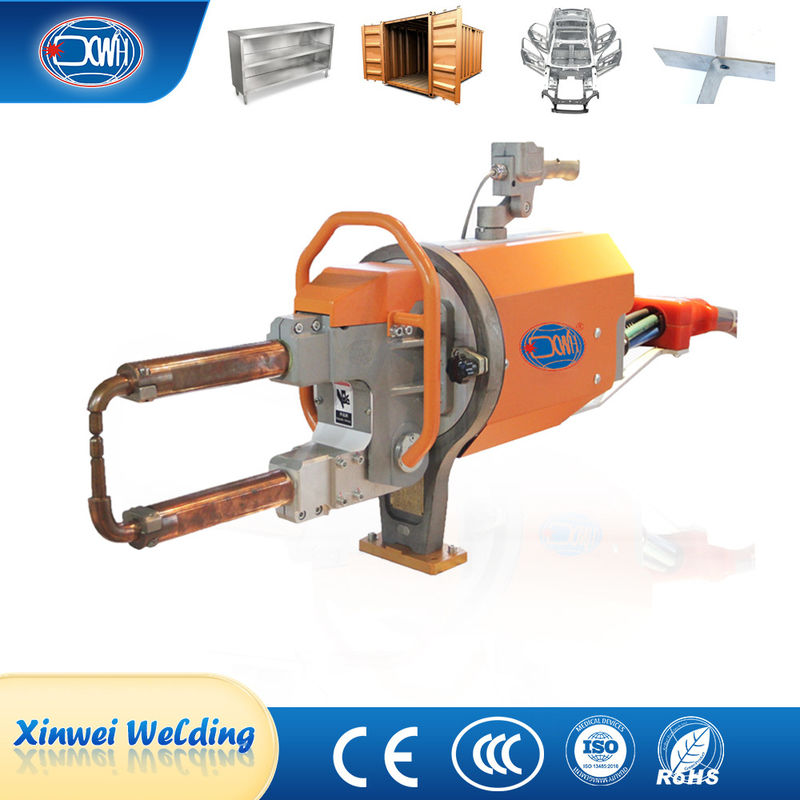

Портативная машина для точечной сварки включает в себя соответствующие устройства, такие как трансформаторы сварки, цилиндры, электродинамические клапаны, распределители воды и газа, вращающиеся кольца и подвесные стержни, системы баланса,и ручки управленияПри регулировании размера тиристора (IGBT) через контроллер выходной ток трансформатора может быть регулирован для удовлетворения требований спецификаций сварки.
| Предмет/модели | Единица | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| мощность 50 | КВА | 60 | 60 | 80 | 80 | 100 | 100 |
| Максимальный ток короткой цепи | КВА | 10 | 10 | 12 | 12 | 14 | 14 |
| Вторичное разрядное напряжение | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Напряжение 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Расстояние между руками | ММ | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Максимальная прочность на электродах | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Рабочий ход | ММ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Максимальный удар | ММ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Максимальная длина руки | ММ | 500 | 500 | 600 | 500 | 600 | 500 |
| Вентиляция сжатого воздуха | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Максимальная толщина листа из мягкой стали с рукой с минимальной длиной | ММ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| С руками 500 мм | ММ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| С руками максимальной длины | ММ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Максимальная протяженность поперечного провода | ММ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Падение давления охлаждающей воды | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Поток охлаждающей воды | I/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* Расстояние, угол и длина сварочной руки могут быть выполнены в соответствии с требованиями заказчика.
Особенности:
1) В процессе сварки сильно уменьшается количество брызг, что улучшает качество сварки и очищает среду сварки.
2) Интегрированная модульная конструкция, система управления сваркой имеет стабильную производительность, высокую надежность и низкий уровень сбоев сварки.
3) Трансформатор использует среднечастотный тип, который соответствует международным стандартам.Оборудованы функцией защиты от перегрева, высокая эффективность, низкие магнитные потери, высокая выходная мощность и высокий уровень использования сети.
4) Принятие пропорционального клапана для регулирования давления цилиндра сварного сцепления, обеспечивающего точное управление.
5) Широко используется в сварке высокопрочных пластин, алюминия, оцинкованного металла и других металлических материалов.
Применение:
Переносная машина для сварки на месте широко используется в автомобильном производстве, техническом обслуживании, бытовой технике, дверях и окнах, сельском хозяйстве,строительная сталелитейная и другая металлообрабатывающая промышленность.
Принцип сварки электрического сопротивления
Сварку нажимают между двумя колоннистыми электродами и нагревают электричеством, так что сварка тает при контакте и образует самородок.сварка затвердевает и кристаллизуется под давлением, образуя плотную сварочную точкуСпектрная сварка подходит для сварки тонкой пластины (лопа) и стального стержня. Она широко используется в производстве автомобилей, самолетов, электроники, инструментов и предметов повседневной жизни.
Процесс сварки
Основной рабочий процесс портативной точечной сварочной машины состоит из четырех основных процедур: давление, сварка, обслуживание и отдых, при необходимости могут быть добавлены дополнительные процедуры.
Общие структуры
Многоэлектродные рукава
Использование и установка
Изображения
