Подробная информация о продукте:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Сертификация: | CE |
| Выделить: | Машина для сварки горизонтальных точек,Машины для сварки оцинкованных листов,Машина для сварки с оцинкованными проекционными точками |
||

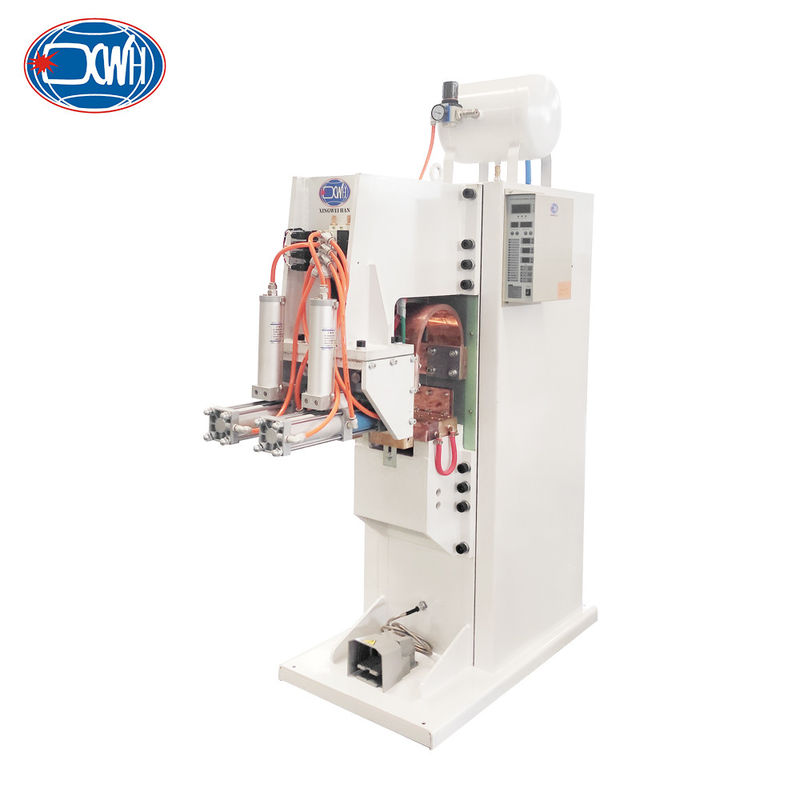

Машина для сварки оцинкованных листов с проекцией
Описание продукта
Принцип действия сварочной машины для сварки листовых металлов: нажмите на кнопку запуска, и действие оборудования будет завершено контроллером сварки без ручного вмешательства.Пока точка сварки не будет завершена. Каждая сварочная головка завершает проекционную сварку 4 сварочных точек. В общей сложности 8 выступов были сварены в одном процессе сцепления. Легко обеспечить качество сварки каждой точки сварки.Сварное давление и сварный ток каждой сварочной головки регулируются независимо.
Направление движения каждой сварочной головки горизонтально, и поперечные точки сварки могут быть сварены.достижение эффективной сварки, когда установка неудобна.
Технические параметры
| Изделие/модель | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Номинальная мощность 50% | КВА | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Номинальная первичная мощность | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Вторичное напряжение | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Номинальная частота | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Максимальный ток короткой цепи | КА | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Максимальная мощность сварки | КВА | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Горло | ММ | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Макс.Фросс на электродах | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Рабочий ход | ММ | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Потребление охлаждающей воды 2,5 бара | Л/мин | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Электроды | ММ | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Оружие | ММ | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Проекционная крепляющая пластина | ММ | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Макс.Способность сварки А3 сталь | ММ | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
Преимущества
1Корпус разработан для устойчивости к ударам, сейсмической устойчивости и высокой жесткости, и тонко обработан для удовлетворения установки и прочности нагрузки каждого компонента.Несколько усилительных ребер были сварены внутри рамы, чтобы обеспечить жесткость оборудования и минимальную деформацию во время процесса сварки, обеспечивая стабильность сварки и безопасность ручного использования.
2Верхний электрод подвергается давлению газо-жидким цилиндром, что делает регулирование давления удобным и точным.
3Запасный специальный резервуар для хранения воздуха для сварочных машин полезен для уменьшения колебаний давления сварочного давления и обеспечения стабильности силы сварочного давления;
4Верхний электрод передвигается горизонтально вперед и назад, и ход сварки и ход работы заготовки являются независимыми, в то время как нижний электрод фиксирован; Легко работать.
Структура продукции

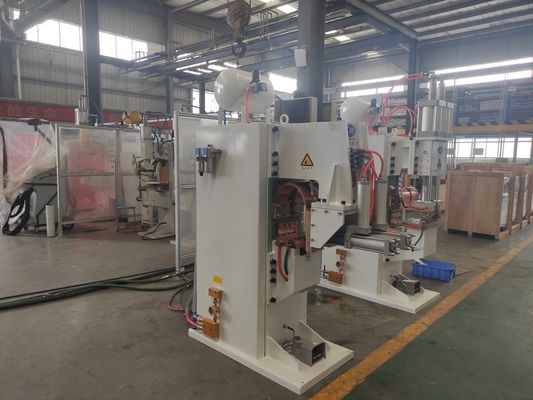

Изображения
Применение
