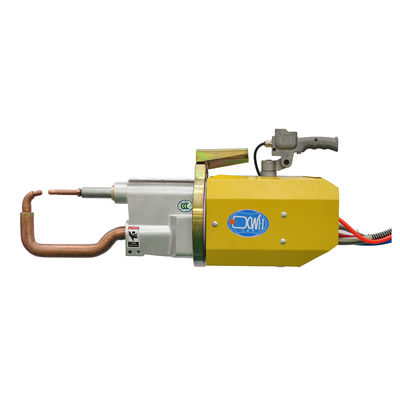

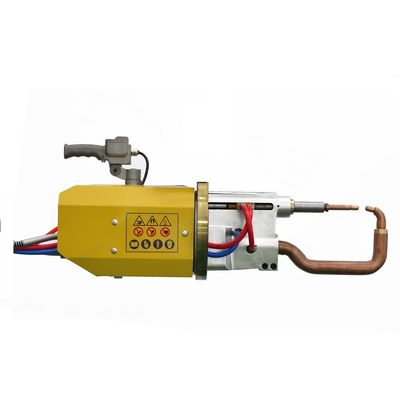

Подробная информация о продукте:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Выделить: | Сварщик точечного сопротивления разряду,Сварщик точечного сопротивления тела импульсу,Персонализированная портативная сварочная машина |
||
Описание продукта
Переносная точка сварка использует метод сварки сопротивления, в котором сварные части собираются в объединения и нажимаются между двумя колонничными электродами,и основной металл расплавляется на сопротивлении тепла для образования сварных соединений.
| Предмет/модели | Единица | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| мощность 50% | КВА | 31 | 31 | 40 | 40 | 63 | 63 |
| Максимальный ток короткой цепи | КВА | 14 | 14 | 18 | 18 | 20 | 20 |
| Вторичное разрядное напряжение | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Напряжение 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Расстояние между руками | ММ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Максимальная прочность на электродах | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Рабочий ход | ММ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Максимальный ход цилиндра | ММ | 70 | 50 | 100 | 50 | 100 | 50 |
| Максимальная длина руки | ММ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Вентиляция сжатого воздуха | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Максимальная толщина листа из мягкой стали с рукой с минимальной длиной | ММ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| С руками 500 мм | ММ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| С руками максимальной длины | ММ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Максимальная протяженность поперечного провода | ММ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Падение давления охлаждающей воды | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Поток охлаждающей воды | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Расстояние, угол и длина сварочной руки могут быть выполнены в соответствии с требованиями заказчика.
Особенности:
1Легкий вес, легкая эксплуатация и экономия электроэнергии
2Компактная конструкция и легкое обслуживание
3. Пластинка оборудована подшипниками и вращается на 360°
4. настраиваемые сварные щипцы, самая длинная рука сварки 1300 мм и самая короткая 220 мм
5Меньше изношенных деталей и высокая производительность
Рабочий принцип
Рабочая деталь подвергается давлению и энергии между верхним и нижним электродами, и имеет сопротивление сварки.
При сопротивлении сварной части R (Ω), сварный ток I (A) и мощность во времени t (sec), согласно формуле:ток I, через который проходит металлический материал с определенным значением сопротивления R в течение определенного времени t нагревается из-за сопротивления, и тепло, вырабатываемое Q. Металлический ток сопротивления используется для нагрева расплавленного металла, а затем металл охлаждается, кристаллизуется и соединяется под давлением.Это называется сварка сопротивлением.
Сварная рука может быть настроена
Обзор структуры продукта
Эта серия сварочной машины является портативный мобильный точка сварочной машины, оснащенной трех градусов свободы мобильного вращающегося устройства, которое подвешено на решетке через пружинный балансировщик
Сварная машина может перемещаться вдоль и поперечно через продольные и поперечные скользящие рельсы, а вертикальное движение осуществляется через пружинный балансировщик.Крутящийся кольцо и подшипник бума понимают, что сварочная машина вращается вокруг горизонтальной линии в продольном и поперечном направленияхСварная машина вращается по вертикальной линии с помощью подвесной проволоки.
