Подробная информация о продукте:
|
| Product Name: | small portable welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Выделить: | Ротатабельный портативный сварочный аппарат пятна,сварщик 1300mm небольшой портативный,сварщик 220mm небольшой портативный |
||
Описание продукта
Переносная машина для точечной сварки использует тепло сопротивления, генерируемое током, протекающим через сварку, в качестве источника тепла для сварки под давлением.В основном используется для точечной сварки низкоуглеродистых стальных деталей тонких пластинных конструкций.
Переносные спецоварки, как правило, подвешены в воздухе и соединены с сварными щипцами через гибкие кабели.Сварные щипцы портативной точечной сварочной машины имеют различные конструктивные формы на выбор, поэтому портативная точка сварка имеет сильную адаптивность для больших деталей, которые неудобны для перемещения, деталей с сложными формами,или запчасти, которые должны быть прикреплены к светильникам для точечной сваркиВ автомобильной кузове сварки на местах процесс сварки на местах для больших листовых металлических коробок имеет широкий спектр применений и является незаменимым оборудованием для сварки.
| Предмет/модели | Единица | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| мощность 50% | КВА | 31 | 31 | 40 | 40 | 63 | 63 |
| Максимальный ток короткой цепи | КВА | 14 | 14 | 18 | 18 | 20 | 20 |
| Вторичное разрядное напряжение | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Напряжение 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Расстояние между руками | ММ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Максимальная прочность на электродах | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Рабочий ход | ММ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Максимальный ход цилиндра | ММ | 70 | 50 | 100 | 50 | 100 | 50 |
| Максимальная длина руки | ММ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Вентиляция сжатого воздуха | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Максимальная толщина листа из мягкой стали с рукой с минимальной длиной | ММ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| С руками 500 мм | ММ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| С руками максимальной длины | ММ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Максимальная протяженность поперечного провода | ММ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Падение давления охлаждающей воды | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Поток охлаждающей воды | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Расстояние, угол и длина сварочной руки могут быть выполнены в соответствии с требованиями заказчика.
Особенности:
1Машина может вращаться на 360°, так как поворотный стол выполнен с подшипниками.
2. настраиваемые сварные щипцы, самая длинная рука сварки 1300 мм и самая короткая 220 мм.
3. цилиндр - это индивидуальный цилиндр под давлением, марка (SMC).
4Во время сварки время нагрева короткое, тепло сконцентрировано, и нет электрической дуги, искры, сварного шлака, накопления сварного синтеза и тепловой деформации сварки.Кроме того,, после инновации сварочной машины, диаметр системы газового пути увеличивается, так что не только производительность сварки высока,но также внешний вид сварки прекрасен и качество хорошее.
Рабочий принцип
Рабочая деталь подвергается давлению и энергии между верхним и нижним электродами, и имеет сопротивление сварки.
При сопротивлении сварной части R (Ω), сварный ток I (A) и мощность во времени t (sec), согласно формуле:ток I, через который проходит металлический материал с определенным значением сопротивления R в течение определенного времени t нагревается из-за сопротивления, и тепло, вырабатываемое Q. Металлический ток сопротивления используется для нагрева расплавленного металла, а затем металл охлаждается, кристаллизуется и соединяется под давлением.Это называется сварка сопротивлением.
Сварная рука может быть настроена
Обзор структуры продукта
Эта серия сварочных машин в основном состоит из трансформатора сварки, газовой схемы (нажатия) системы, системы водной схемы (охлаждения), сварные щипцы,контроллер сварки сопротивления и механизм движенияВ зависимости от формы свариваемой заготовки и условий работы сварочной машины, сварочные щипцы имеют различные конструктивные формы.

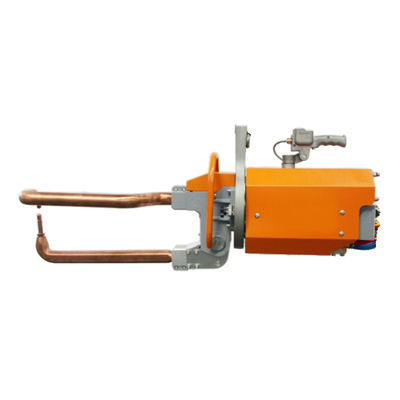

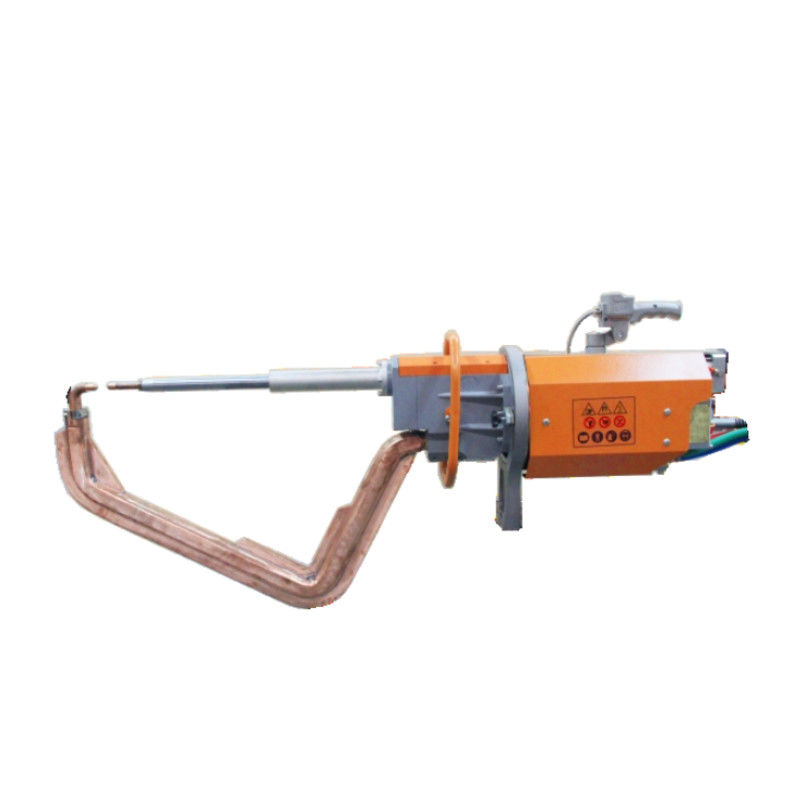

Сварная машина типа X подходит для сварки на горизонтальной или почти горизонтальной плоскости, а сварная машина типа C подходит для сварки на вертикальной или почти вертикальной плоскости.Форма сварных щипцов может быть разработана в соответствии с требованиями пользователя.
Использование и установка
Применение продукта
