Подробная информация о продукте:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Handheld Portable | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Сертификация: | Certification |
| Выделить: | Сварщик пятна нержавеющей стали автомобиля,Портативный сварочный аппарат 100KVA,сварщик пятна нержавеющей стали 380V |
||
Описание продукта

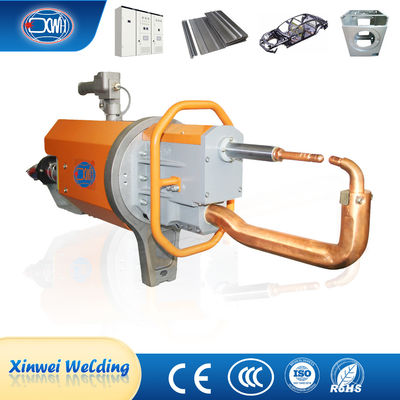

Переносная машина для точечной сварки имеет модульную конструкцию, включающую трансформаторы сварки, цилиндры, электромоторные клапаны, распределители воды и газа, вращающиеся кольца и подвесные стержни,системы балансаОсновная электрическая схема использует трехфазный вход AC 380V/50HZ,который проходит через управляемый кремний в контроллере и затем в трансформаторПосле снижения напряжения трансформатором вторичный выход представляет собой низкое напряжение (4,75-10 В) и большой ток (12-20 КА) между электродами.Контроллер регулирует угол проводности управляемого кремния для регулирования выходного тока трансформатора для удовлетворения требований спецификаций сварки.
| Предмет/модели | Единица | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| мощность 50 | КВА | 60 | 60 | 80 | 80 | 100 | 100 |
| Максимальный ток короткой цепи | КВА | 10 | 10 | 12 | 12 | 14 | 14 |
| Вторичное разрядное напряжение | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Напряжение 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Расстояние между руками | ММ | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Максимальная прочность на электродах | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Рабочий ход | ММ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Максимальный удар | ММ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Максимальная длина руки | ММ | 500 | 500 | 600 | 500 | 600 | 500 |
| Вентиляция сжатого воздуха | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Максимальная толщина листа из мягкой стали с рукой с минимальной длиной | ММ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| С руками 500 мм | ММ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| С руками максимальной длины | ММ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Максимальная протяженность поперечного провода | ММ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Падение давления охлаждающей воды | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Поток охлаждающей воды | I/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* Расстояние, угол и длина сварочной руки могут быть выполнены в соответствии с требованиями заказчика.
Особенности:
1) Мобильная портативная сварочная машина с сварочной сцепкой весит около 80 кг и легко управляется; Малый отпечаток.
2) оборудование может свободно перемещаться для удовлетворения потребностей различных позиций сварки; легкая эксплуатация
3) Датчик кабеля - это кабель для воды, который подвешен пружинным балансировщиком, что облегчает работу;
4) В механизме вращения вращающегося диска используются шаровые подшипники, которые гибки в вращении и долговечны практически без износа.Устройство регулирования переднего и заднего баланса и устройство блокировки тормоза легко и быстро работают, безопасный и надежный.
Применение:
Переносная машина для сварки на месте широко используется в автомобильном производстве, техническом обслуживании, бытовой технике, дверях и окнах, сельском хозяйстве,строительная сталелитейная и другая металлообрабатывающая промышленность.

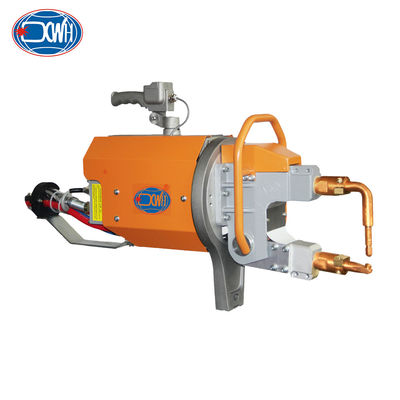

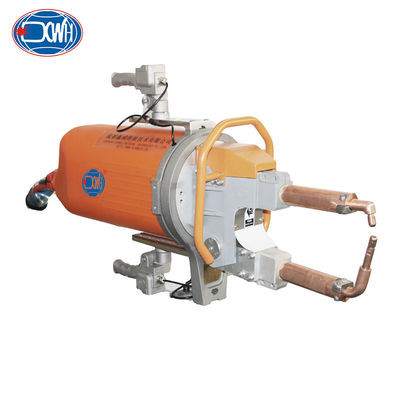

Общие структуры
Многоэлектродные рукава
Использование и установка
Изображения
